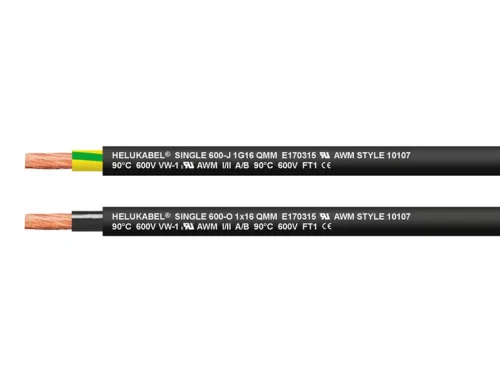

| Cáp đơn lõi bọc PVC theo tiêu chuẩn UL-Std. 758 (AWM) kiểu 10107, CSA-Std. C22.2 số 210 – AWM I/II A/B, phù hợp với DIN VDE 0285-525-2-31 / DIN EN 50525-2-31 | |
| Khoảng nhiệt độ hoạt động | Linh hoạt: -5°C đến +90°C Cố định: -40°C đến +90°C |
| Nhiệt độ hoạt động tối đa của dây dẫn | +90°C |
| Điện áp định mức | VDE AC U0/U 600/1000 V UL (AWM) AC 600 V |
| Điện áp thử nghiệm | 4000 V |
| Điện áp đánh thủng | 8000 V |
| Bán kính uốn tối thiểu | Linh hoạt: 7.5x Outer-Ø Cố định: 4x Outer-Ø |
Cấu trúc cáp:
- Dây dẫn đồng trần, sợi nhỏ theo DIN VDE 0295 Loại 5 / IEC 60228 Loại 5
- Lớp cách điện lõi: PVC đặc biệt theo UL-Std. 1581
- Nhận dạng lõi: xem bảng dữ liệu kỹ thuật
- G = với dây dẫn bảo vệ GN-YE,
- x = không có dây dẫn bảo vệ
- Vỏ bọc ngoài: PVC theo DIN VDE 0207-5 (loại hợp chất YM5), UL-Std. 1581
- Màu vỏ bọc: đen (RAL 9005)
- Đánh dấu chiều dài: theo mét
Tính chất:
- Chống tia UV
- Kháng dầu
- Chi tiết xem “Thông tin kỹ thuật”
- Sử dụng ngoài trời
- Vật liệu sản xuất không chứa cadmium, silicone và các chất có hại cho tính chất ướt của sơn mài
Thử nghiệm:
- Chống cháy theo DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, UL VW-1, CSA FT1
- Chứng nhận và phê duyệt: EAC
Ghi chú:
- Dây dẫn được cấu tạo theo đơn vị mét vuông (mm²), số AWG là xấp xỉ và chỉ mang tính tham khảo
Ứng dụng:
- Cáp đơn lõi bọc PVC phù hợp cho ứng dụng cơ khí trung bình với chuyển động tự do, không chịu lực kéo và không có điều khiển chuyển động cưỡng bức trong môi trường khô, ẩm ướt và ngoài trời. Không được lắp đặt trực tiếp trong đất hoặc nước. Loại cáp đơn lõi bọc kép hai tiêu chuẩn này được ưu tiên sử dụng trong kỹ thuật cơ khí định hướng xuất khẩu trên máy công cụ, dây chuyền sản xuất và trong xây dựng nhà máy.
